info EF9345

Mode monochromatique text et graphique (deux couleurs par caractere)

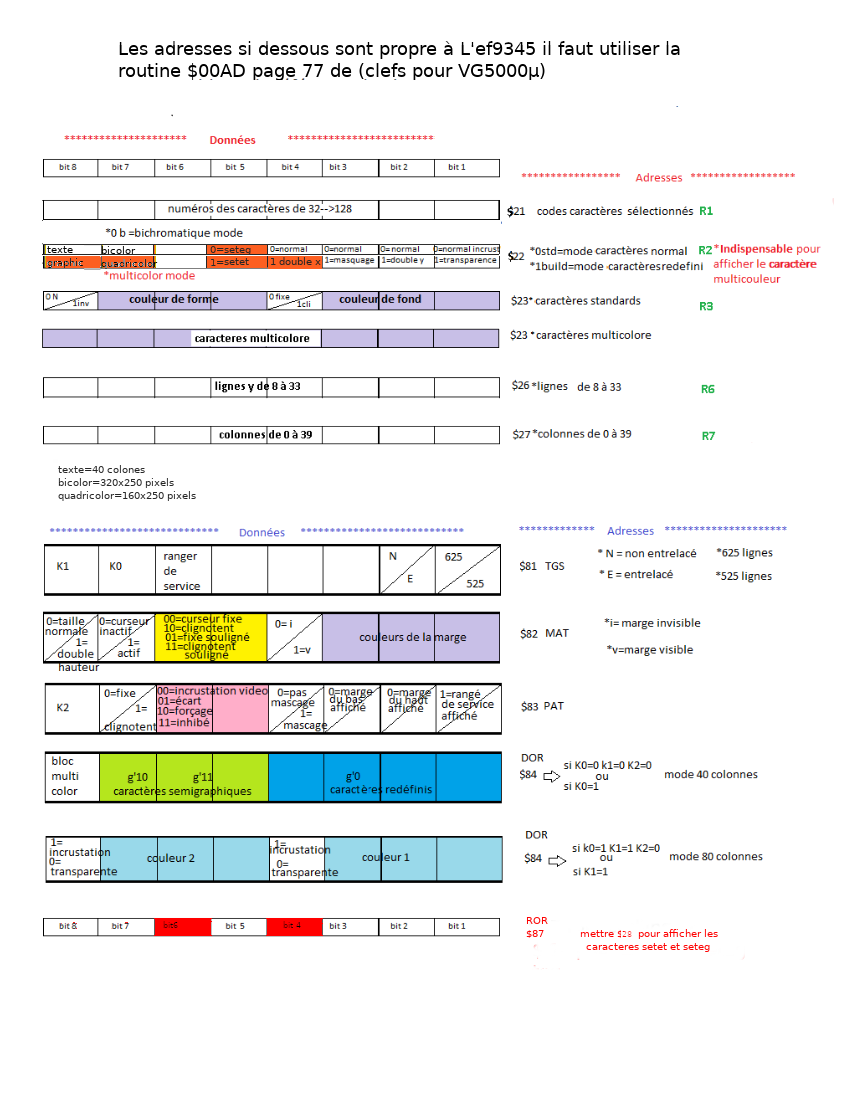

Attention très important, il faut régulièrement passer par la routine "ld hl ,_EF9345 call $00AD ", pour le timing ! (cette routine intègre le timing pour écrire dans le video processeur EF9345)

Exemple d'utilisation de la routine rom de "clefs pour VG5000 page 77"

Pense bête

1. org $5000
2. ;push hl
3. ld a,0
4. ld ($47FD),a
5. ld hl,_graphic1
6. ld a,33 ; code caractere
7. call $001B
8. ld hl,_graphic2
9. ld a,34 ; code caractere
10. call $001B
11. ld hl,_ef9345; très important cette routine integre le fameux timing à mettre ;régulierement quand on envoie des donnés dans l'EF9345
12. call $00AD ;sinon ça fait n'importe-quoi
13. ld hl,_graphic3
14. ld a,35 ; code caractere
15. call $001B
16. ld hl,_graphic4
17. ld a,36 ; code caractere
18. call $001B
19. ld hl,_ef9345
20. call $00AD
21. ld hl,_graphic5
22. ld a,37 ; code caractere
23. call $001B
24. ld hl,_ef9345
25. call $00AD
26. ;pop hl
27. ;ret
28. _efface_ecran_avec_caractere_37:
29. ld a,37
30. ld (_caractere5),a
31. ld hl,_sequence5
32. call $00AD
33. ld hl,_ef9345
34. call $00AD
35. ld a,(_cursorx5)
36. dec a
37. ld (_cursorx5),a
38. jp nz,_efface_ecran_avec_caractere_37
39. ld hl,_sequence5
40. call $00AD
41. ld hl,_ef9345
42. call $00AD
43. ld a,(_cursory5)
44. inc a
45. ld (_cursory5),a
46. ld a,39
47. ld (_cursorx5),a
48. ld a,(_cursory5)
49. cp 32
50. jp nz,_efface_ecran_avec_caractere_37
51. ;push hl
52. ld hl,_sequence0
53. call $00AD
54. ld hl,_sequence1
55. call $00AD
56. ld hl,_ef9345
57. call $00AD
58. ld hl,_sequence2
59. call $00AD
60. ld hl,_sequence3
61. call $00AD
62. ld hl,_ef9345
63. call $00AD
64. ld hl,_sequence4
65. call $00AD
66. ld hl,_sequence5
67. call $00AD
68. ld hl,_ef9345
69. call $00AD
70. ;jp _boucle
71. ;pop hl
72. ;ret
73. _boucle_infini:
74. jp _boucle_infini
75. _ef9345:
76. db 16;nomnbre d'octets à injecter dans l'ef9345
77. db $00; R0
78. db $00;donnée
79. db $28;ro+8
80. db $81; tgs
81. db $21
82. db $00
83. db $28
84. db $82; mat
85. db $21
86. db $67
87. db $28
88. db $83; pat
89. db $21
90. db $13
91. db $28
92. db $84; dor
93. ;DB $20
94. ;;DB $08
95. ;DB $87
96. ;DB $28
97. _sequence0:
98. db 12
99. db $21 ; R1
100. _caractere0:
101. db 65; code caractere "A"
102. db $22; R2
103. _mode0:
104. db $00; non redefini mono
105. db $23; couleur de caractere
106. _color0:
107. db 228
108. db $26; coordonnée y
109. _cursory0:
110. db 11
111. db $27; coordonnée x
112. _cursorx0:
113. db 0
114. db $28;RO+8
115. db 00; krf
116. _sequence1:
117. db 12
118. db $21 ; R1
119. _caractere1:
120. db 33; code caractere
121. db $22; R2
122. _mode1:
123. db $80; redefini mono
124. db $23; couleur de caractere
125. _color1:
126. db 228
127. db $26; coordonnée y
128. _cursory1:
129. db 11
130. db $27; coordonnée x
131. _cursorx1:
132. db 1
133. db $28;RO+8
134. db 00; krf
135. _sequence2:
136. db 12
137. db $21 ; R1
138. _caractere2:
139. db 34; code caractere
140. db $22; R2
141. _mode2:
142. db $80; redefini mono
143. db $23; couleur de caractere
144. _color2:
145. db 160
146. db $26; coordonnée y
147. _cursory2:
148. db 11
149. db $27; coordonnée x
150. _cursorx2:
151. db 2
152. db $28;RO+8
153. db 00; krf
154. _sequence3:
155. db 12
156. db $21 ; R1
157. _caractere3:
158. db 35; code caractere
159. db $22; R2
160. _mode3:
161. db $80; redefini mono
162. db $23; couleur de caractere
163. _color3:
164. db 177
165. db $26; coordonnée y
166. _cursory3:
167. db 11
168. db $27; coordonnée x
169. _cursorx3:
170. db 3
171. db $28;RO+8
172. db 00; krf
173. _sequence4:
174. db 12
175. db $21 ; R1
176. _caractere4:
177. db 36; code caractere
178. db $22; R2
179. _mode4:
180. db $80; redefini mono
181. db $23; couleur de caractere
182. _color4:
183. db 211
184. db $26; coordonnée y
185. _cursory4:
186. db 11
187. db $27; coordonnée x
188. _cursorx4:
189. db 4
190. db $28;RO+8
191. db 00; krf
192. _sequence5:
193. db 12
194. db $21 ; R1
195. _caractere5:
196. db 37; code caractere
197. db $22; R2
198. _mode5:
199. db $d8; redefini quadrichrome
200. db $23 ;r3
201. _color5:
202. db 211; couleur de caractere
203. db $26; r6 coordonnée y
204. _cursory5:
205. db 0
206. db $27; r7 coordonnée x
207. _cursorx5:
208. db 40
209. db $28;RO+8
210. db 00; krf
211. _graphic1:
212. db $00,$3C,$42,$9D,$9F,$9F,$9F,$46,$38,$00
213. _graphic2:
214. db $00,$00,$00,$84,$40,$7C,$7C,$40,$84,$00
215. _graphic3:
216. db $00,$54,$6A,$56,$2A,$3E,$1A,$0E,$18,$10
217. _graphic4:
218. db $00,$3C,$04,$08,$78,$48,$78,$08,$04,$3C
219. _graphic5:
220. db $ff,$ff,$ff,$ff,$ff,$ff,$ff,$ff,$ff,$ff

 Mode graphique (Quatre couleurs par caractere)
ld hl,_graphic
ld a,33 ;code caractere
call $001b ; increment jusqu'a 10 automatiquement les données dans graphic
boucle:
ld hl,_ef9345
call $00ad ; appel la routine pour adresser l'ef9345
jp boucle
_graphic:
db 255,1,12,29,129,55,88,189,129,255 ; pixels aleatoires
_ef9345:
db 32 ; nombre de données a injester dans l'ED9345 ici il y en a 32 si dessous
db $21
db $01
db $28
db $81  ;tgs

db $21
db $04
db $28
db $82  ;mat

db $21
db $67
db $28
db $83  ;pat

db $21
db $13
db $28
db $84  ;dor

db $21
db $08   : écrant texte $28 pour écran graphique
db $28
db $87  ;ror                    vram (scrolling)

db $21
db 33    ;code caractere "!" redefini attention il n'y a que 96 caracteres setet et 96 seteg
db $22
db $d8 ;=mode multicolor setet redefini / $c8 seteg multicolorredefini /   $00 = standard non redefini/ ; $80 graphique 2 couleurs
db $23
db 135 ; couleur ( voir le tableau des agencement des couleur )
db $26
db 19   ; position y
db $27
db 19   ;position x
db $28 fin execution
db 0

Mode texte " retour écran du BASIC "

_ef9345:
db 20 ; nombre de données a injecter dans l'ED9345 ici il y en a 20 si dessous
db $21
db $00
db $28
db $81 tgs

db $21
db $6E
db $28
db $82 mat

db $21
db $F7
db $28
db $83 pat

db $21
db $13
db $28
db $84 dor

db $21
db $08 écrant texte $28 pour écran graphique
db $28
db $87 ror vram (scrolling)
